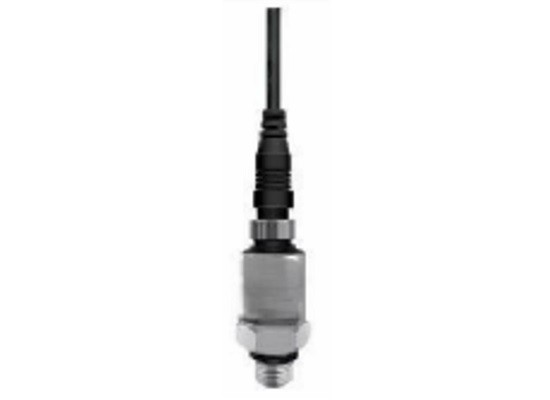

Þrýstimælir

Þrýstiskynjari er notaður til að mæla þrýsting miðað við staðbundinn loftþrýsting. Það mælir muninn á markþrýstingi og núverandi loftþrýstingi í umhverfinu.



Kjarnahugtak þess er hægt að tjá með einfaldri formúlu:

Málþrýstingur=Alger þrýstingur - Staðbundinn andrúmsloftsþrýstingur



Helstu eiginleikar: Vent Port

Dæmigerðasti ytri eiginleiki þrýstingsskynjara er að hann er með loftop. Þessi tengi er venjulega staðsett við úttaksenda kapalsins eða á hlið hússins. Það miðlar ytri umhverfisþrýstingi í viðmiðunarþrýstingshol skynjarans í gegnum lítið rör.

• Virkni:Þessi útblástursport tryggir að viðmiðunarhlið skynjarans verði alltaf fyrir andrúmsloftsþrýstingi.
• Vörn:Til að koma í veg fyrir að ryk og raki komist inn í skynjarann ​​í gegnum loftopið og skemmi íhluti, er oft sett upp andar fjölliða himna við loftopið. Þessi himna gerir lofti (þrýstingi) kleift að fara frjálslega en hindrar fljótandi vatn og aðskotaefni.

Önnur hlið skynjarans (ferlishliðin) verður fyrir þrýstingi miðilsins sem verið er að mæla, en hin hliðin (viðmiðunarhliðin) skynjar staðbundinn loftþrýsting í gegnum loftopið. Skynkjarninn (hvort sem hann er piezoresistive, rafrýmd eða önnur tegund) skynjar muninn á þessum tveimur þrýstingi.

• Þegar Process Pressure > Loftþrýstingur er úttakið jákvætt merki.
• Þegar vinnsluþrýstingur=loftþrýstingur er úttakið núll-punktsmerkið.
• Þegar vinnsluþrýstingur < Loftþrýstingur (þ.e. lofttæmi) er úttakið neikvætt merki (ef það er stutt af svið skynjarans).
